Datumstransformation PD83 - ETRS1989
Zur Datumstransformation zwischen dem ehemaligen und gegenwärtigen amtlichen Bezugssystem in Thüringen PD/83 und ETRS1989 besteht die Möglichkeit zwei unterschiedliche methodische Ansätze zu nutzen.
Bei gleichungsbasierten Methoden werden mit Hilfe von Parametern zu Verschiebung, Drehung und Skalierung die Koordinaten des Startbezugssystems von der GIS-Software direkt in Koordinaten des Zielbezugssystems umgeformt. Da alle Koordinatenwerte mit den identischen Parametern verrechnet werden, können dabei keine lokalen Besonderheiten Berücksichtigung finden, so dass meist nur eine Genauigkeit im Dezimeterbereich beim transformierten Ergebnisdatensatz zu erwarten ist.
Gitterbasierte Methoden, u.a. das NTv2-Transformationsverfahren, nutzen eine vorprozessierte Gitterdatei mit Passpunkten, um zweidimensionale Koordinatenwerte aus einem Start- in ein Zielbezugssystem zu überführen. Die Transformation erfolgt durch eine einfache, bilineare Interpolation zwischen den gegebenen Verschiebungswerten der umliegenden Gitterpunkte. In Abhängigkeit der Gitterpunktdichte können so lokale Netzspannungen gut ausgeglichen werden. Die hiermit erreichbaren Genauigkeiten liegen mindestens im einstelligen Zentimeterbereich.
Gitterbasierter Transformationsansatz NTv2
Ab QGIS Version 3.40 ist die manuelle Installation der Gitterdatei nicht mehr notwendig, da die zugrunde liegende PROJ-Version (9.5.1) diese bereits enthält.
-
Die NTv2-Datumstransformationsmethode "de_tlbg_thueringen_NTv2gridTH" wurde am 10.10.2024 unter dem Code EPSG:10677 veröffentlicht. Die PROJ-Bibliothek stellt ab Version 9.5.1 diese Methode allen OSGeo-Softwareanwendungen zur Verfügung. Daher können QGIS-Nutzer ab Version 3.40 in den Transformationsdialogen auf diese Methode automatisch zurückgreifen.
Bei älteren QGIS-Versionen muss eine manuelle Installation erfolgen. Die Dokumentation zur Einbindung der Gittertransformation in QGIS erläutert Schritt für Schritt das Vorgehen für Nutzer, die nicht selbstständig Änderungen an der PROJ-Systembibliothek vornehmen möchten. Die Anleitung beschreibt im Wesentlichen das Vorgehen für QGIS-Versionen ab Version 3.20.
-
Die Transformationsgitterdatei "de_tlbg_thueringen_NTv2gridTH" weist in ihrer Grundstruktur eine Punktauflösung von 30 x 60 Sekunden (Breite / Länge) auf, was einem Punktabstand von etwa 2,8 km x 3,5 km entspricht. Das Gitter deckt die vollständige Landesfläche Thüringens ab. In welchen Bereichen die Transformation darüber hinaus nutzbar ist, visualisiert der Gültigkeitsbereich und die Dokumentation, die unterhalb zum Download bereitstehen.
Es werden je nach Bedarf drei Formattypen zur Einbindung in die Software zur Verfügung gestellt.NTv2 Gitterdateien
- Gitterdatei im ASCII-Format
Format: Grid Shift ASCII (*.gsa oder *.asc) als ZIP-Archiv - Gitterdatei im Binär-Format
Format: Grid Shift Binary (*.gsb) als ZIP-Archiv | Bis QGIS-Version 3.18 - Gitterdatei im TIF-Format
Format: Geodetic TIFF grids (*.tif) als ZIP-Archiv | Ab QGIS-Version 3.20 | Einfach installierbar mit Hilfe der zusätzlich bereitgestellten PROJ-Datenbankdatei
- Gitterdatei im ASCII-Format
-
Um die bereitgestellte Transformationsgitterdatei in der Software QGIS einfach nutzbar zu machen, werden zusätzlich auch vorbereitete Datenbankdateien der PROJ-Bibliothek zur Verfügung gestellt. Bei der Verwendung der bereitgestellten Datenbankdatei entfallen die sonst nutzerseitig notwendigen Eintragungen in der eigenen Datenbankdatei.
Sollten Sie eine andere Version benötigen oder Fragen zur Einbindung haben, treten Sie bitte mit uns in Kontakt: Kompetenzzentrum GDI-Th
-

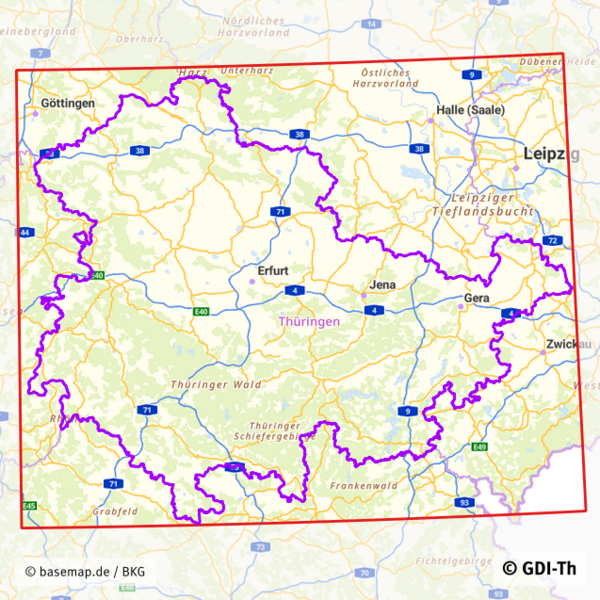

vergrößerte Ansicht Geographische Ausdehnung der NTv2-Gitterdatei Die Transformationsgitterdatei "de_tlbg_thueringen_NTv2gridTH" ist vor allem für die Nutzung innerhalb der Bundeslandgrenzen Thüringens erstellt worden. Sollten sich die zu transformierenden Daten auch außerhalb der Landesgrenzen befinden, so kann mit Hilfe dieser Ausdehnungsdatei die Lage des Transformationsgitters dargestellt werden. Die Transformationsmethode sollte nur dann genutzt werden, wenn die zu transformierenden Daten vollständig durch die Gitterdatei abgedeckt sind.
Ausdehnung (BoundingBox) der NTv2-Gitterdatei (ESRI-Shapefile, EPSG:4326)
-

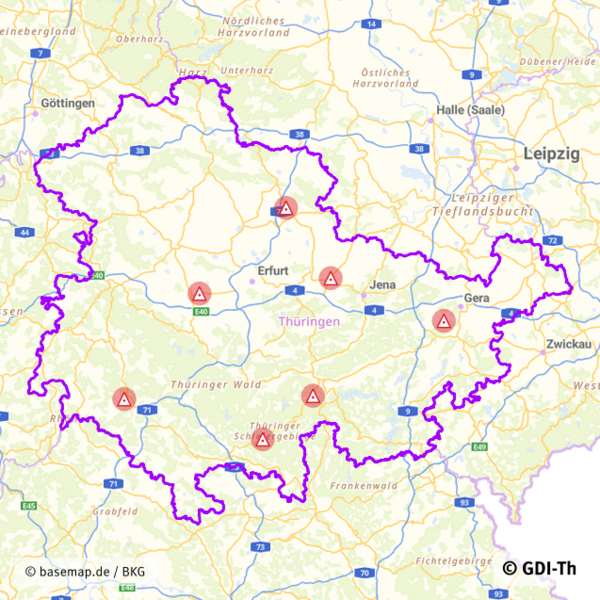

vergrößerte Ansicht Testpunkte zur Funktionsprüfung Sollten Sie nach der Einbindung der Transformationsmethode nicht sicher sein, ob diese wirksam arbeitet, können Sie die hier bereitgestellten Testpunkte zur Überprüfung einsetzen. Die Dokumentation erläutert die Vorgehensweise im Detail.
Inhalt des Zip-Archivs:
Testpunkte_de_tlbg_thueringen_NTv2gridTH_3397
Bezugssystem: ETRS1989/UTM32N (EPSG:25832)
Pruefpunkte_ThuTrans
Bezugssystem: PD/83 GK4 (EPSG:3397)
Funktionsprüfung der NTv2-Gitterdatei
Gleichungsbasierter Ansatz (7-Parameter-Transformation / Helmert-Transformation)
-
Bei der Integration von gleichungsbasierten Transformationsmethoden in Softwarelösungen ist immer die Angabe der Transformationsrichtung besonders zu beachten. Die nachfolgend aufgeführte Methode (Position Vector) wurde für die Transformation von PD/83 nach ETRS89 entwickelt und ist unter der Bezeichnung "PD/83 to ETRS89 (1)" in der EPSG-Datenbank registriert (EPSG:15867). Die Nutzung der Transformationsmethode ist aber in beiden Richtungen, also auch für eine Rücktransformation von ETRS1989 nach PD/83, möglich.
3 Verschiebungen
dx = 599,4
dy = 72,4
dz = 419,2
Meter
3 Drehungen
rx = -0,062
ry = -0,022
rz = -2,723
Bogensekunden
1 Maßstab
m = 6,46
ppm
-
Zur Transformation von ETRS89-Koordinaten in das alte Bessel-Landessystem Thüringen (PD83) mit NHN2016-Höhen, kann ein landesweit gültiger 7-Parameter-Transformationsansatz mit einer Genauigkeit von ca. 1 dm in der Lage und 5 dm in der Höhe verwendet werden:
3 Verschiebungen
dx = -566,30
dy = -59,60
dz = -445,30
Meter
3 Drehungen
rx = -0,48635
ry = 1,33302
rz = -5,59465
Bogensekunden
1 Maßstab
m = -6,7613
ppm
Faktor
0,9999932387
